產(chǎn)品導(dǎo)航
PRODUCTS
推薦產(chǎn)品
聯(lián)系方式
CONTACT US
電話：0371-55682180
傳真：0371-55682180
手機：136-7371-1977
郵箱：3489671897@qq.com
地址：鄭州新密市超化鎮(zhèn)工業(yè)園區(qū)
高鋁磚
詳細(xì)說明

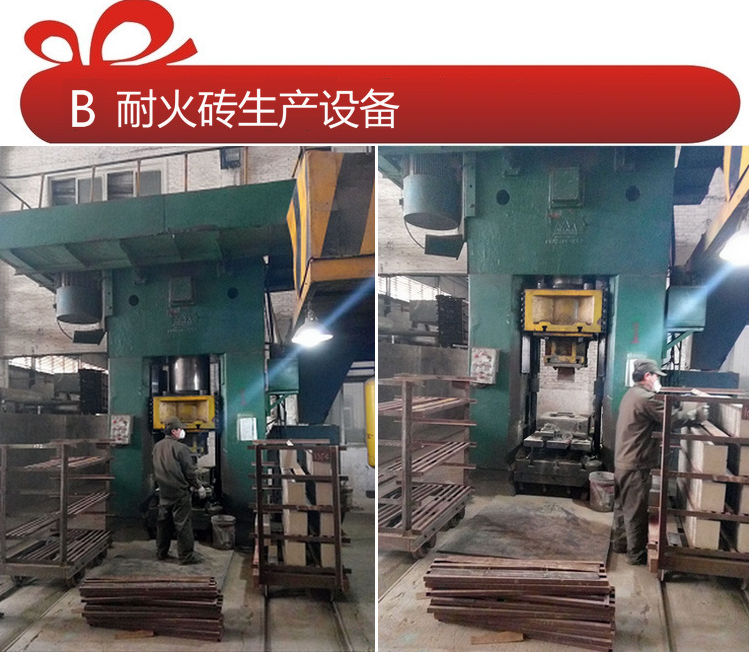

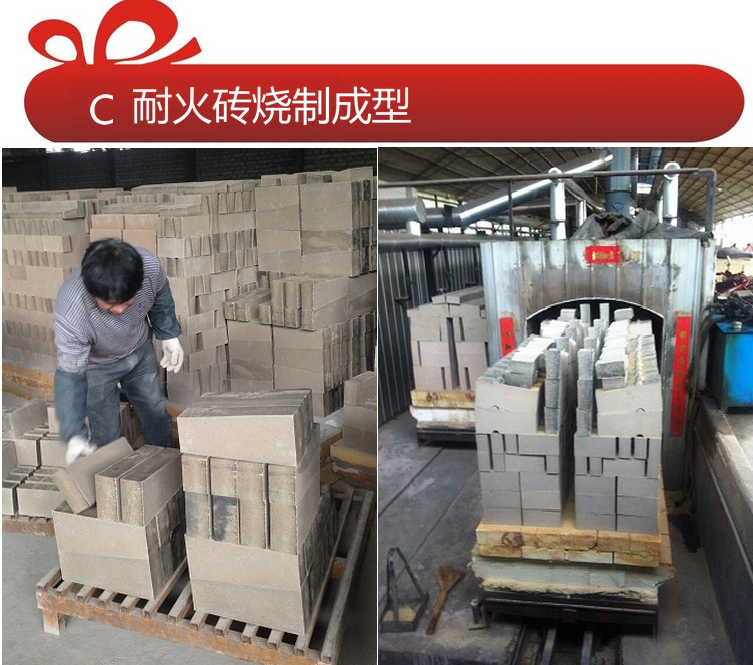

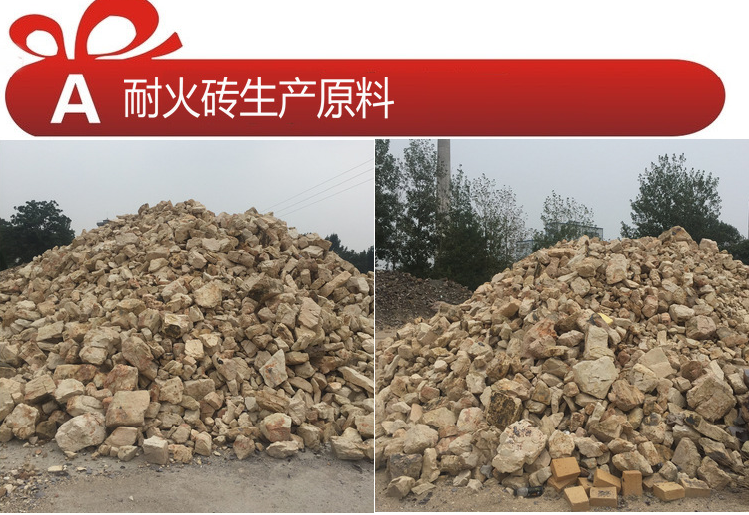

高鋁磚以高鋁礬土為主要原料，配入軟質(zhì)生粘土作結(jié)合劑，成型后并經(jīng)1500℃左右高溫?zé)?。按其Al2O3的含量不同分為三級：Al2O3含量大于75％的為一級高鋁磚，Al2O3含量在60％～75％的為二級高鋁磚，Al2O3含量在48％～60％的為三級高鋁磚。其荷重軟化溫度不低于1400~1530℃。
高鋁磚與粘土磚相比，突出的優(yōu)點是耐火度及荷重軟化溫度高，隨著Al2O3含量的增加，抗渣性能顯著改善。具體而言，高鋁磚具有如下性能。

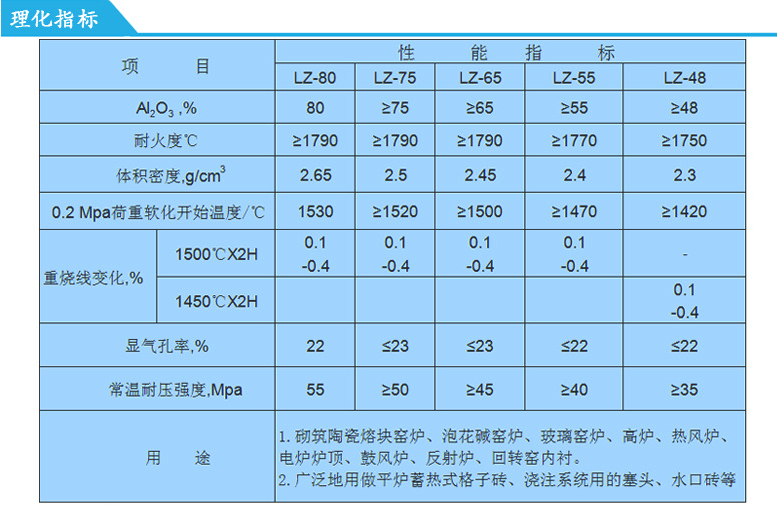

二級高鋁磚理化指標(biāo)如下：
(1)耐火度
高鋁磚的耐火度比粘土磚和半硅磚的耐火度都要高，達(dá)1750~1790℃，屬于高級耐火材料。耐火度主要受Al2O3含量和種類及數(shù)量的影響，耐火度隨著Al2O3含量的增多而提高。
(2)荷重軟化溫度
因為高鋁磚中Al2O3高，雜質(zhì)量少，形成易熔的玻璃體少，所以荷重軟化溫度比粘土磚高，但因莫來石結(jié)晶未形成網(wǎng)狀組織，故荷重軟化溫度仍沒有硅磚高。
(3)導(dǎo)熱性
高鋁磚比粘土磚具有更好的導(dǎo)熱性能。其原因是高鋁制品中導(dǎo)熱能力很低的玻璃相較少，而導(dǎo)熱能力較好的莫來石和剛玉質(zhì)晶體數(shù)量增加，提高了制品的導(dǎo)熱能力。
(4)抗熱震穩(wěn)定性
高鋁磚的抗熱震性介于粘土制品和硅質(zhì)制品之間。850℃水冷循環(huán)僅為3～5次。這主要是由于剛玉的熱膨脹性較莫來石高，而無晶型轉(zhuǎn)化之故。目前，可以從改善制品的顆粒結(jié)構(gòu)，降低細(xì)粉料的含量及提高熟料臨界粒度尺寸和顆粒級配，來提高制品的抗熱震穩(wěn)定性能。
(5)抗渣性
高鋁磚中Al2O3較多，接近于中性耐火材料，能抵抗酸性渣和堿性渣的侵蝕，由于其中含有SiO2，所以抗堿性渣的能力比抗酸性渣的能力弱些。此外，高鋁磚的抗渣性還與制品在渣中的穩(wěn)定性有關(guān)。一般而言，經(jīng)過高壓成型和高溫?zé)?，具有較低氣孔率的制品具有較高的抗渣性。
高鋁磚參數(shù)指標(biāo)變化較廣，在使用時需依制品等級和使用場所確定其物理性質(zhì)。目前一般采用通用高鋁磚標(biāo)準(zhǔn)GB2988--88。如需用特級高鋁磚，可參照GB/T 2988-2012標(biāo)準(zhǔn)理化指標(biāo)。高鋁磚指標(biāo)是基本性能要求，按使用條件，還應(yīng)考慮抗蠕變性和抗熱震性?？够瘜W(xué)侵蝕性直接取決于A12O3含量和氣孔率。
高鋁磚與粘土磚相比，突出的優(yōu)點是耐火度及荷重軟化溫度高，隨著Al2O3含量的增加，抗渣性能顯著改善。具體而言，高鋁磚具有如下性能。
二級高鋁磚理化指標(biāo)如下：
(1)耐火度
高鋁磚的耐火度比粘土磚和半硅磚的耐火度都要高，達(dá)1750~1790℃，屬于高級耐火材料。耐火度主要受Al2O3含量和種類及數(shù)量的影響，耐火度隨著Al2O3含量的增多而提高。
(2)荷重軟化溫度
因為高鋁磚中Al2O3高，雜質(zhì)量少，形成易熔的玻璃體少，所以荷重軟化溫度比粘土磚高，但因莫來石結(jié)晶未形成網(wǎng)狀組織，故荷重軟化溫度仍沒有硅磚高。
(3)導(dǎo)熱性
高鋁磚比粘土磚具有更好的導(dǎo)熱性能。其原因是高鋁制品中導(dǎo)熱能力很低的玻璃相較少，而導(dǎo)熱能力較好的莫來石和剛玉質(zhì)晶體數(shù)量增加，提高了制品的導(dǎo)熱能力。
(4)抗熱震穩(wěn)定性
高鋁磚的抗熱震性介于粘土制品和硅質(zhì)制品之間。850℃水冷循環(huán)僅為3～5次。這主要是由于剛玉的熱膨脹性較莫來石高，而無晶型轉(zhuǎn)化之故。目前，可以從改善制品的顆粒結(jié)構(gòu)，降低細(xì)粉料的含量及提高熟料臨界粒度尺寸和顆粒級配，來提高制品的抗熱震穩(wěn)定性能。
(5)抗渣性
高鋁磚中Al2O3較多，接近于中性耐火材料，能抵抗酸性渣和堿性渣的侵蝕，由于其中含有SiO2，所以抗堿性渣的能力比抗酸性渣的能力弱些。此外，高鋁磚的抗渣性還與制品在渣中的穩(wěn)定性有關(guān)。一般而言，經(jīng)過高壓成型和高溫?zé)?，具有較低氣孔率的制品具有較高的抗渣性。
高鋁磚參數(shù)指標(biāo)變化較廣，在使用時需依制品等級和使用場所確定其物理性質(zhì)。目前一般采用通用高鋁磚標(biāo)準(zhǔn)GB2988--88。如需用特級高鋁磚，可參照GB/T 2988-2012標(biāo)準(zhǔn)理化指標(biāo)。高鋁磚指標(biāo)是基本性能要求，按使用條件，還應(yīng)考慮抗蠕變性和抗熱震性?？够瘜W(xué)侵蝕性直接取決于A12O3含量和氣孔率。
