電話：0371-55682180
傳真：0371-55682180
手機：136-7371-1977
郵箱：3489671897@qq.com
地址：鄭州新密市超化鎮(zhèn)工業(yè)園區(qū)

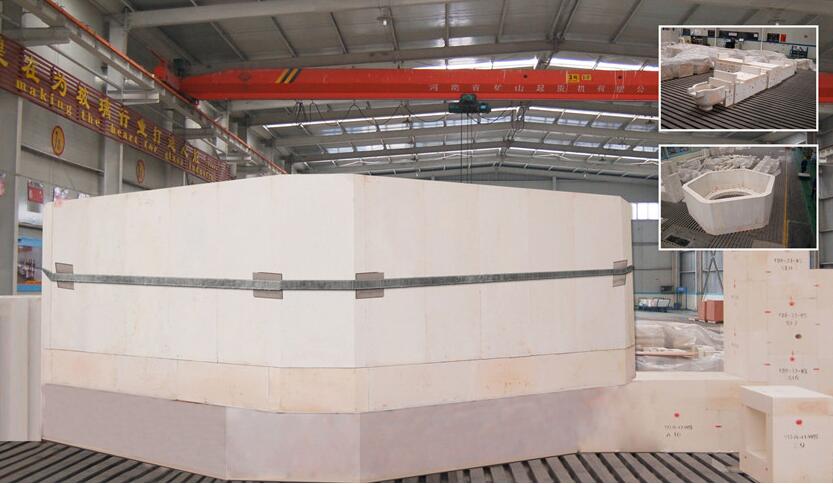

電熔鋯剛玉磚的簡介：
電熔鋯剛玉磚也稱為AZS熔融氧化鋯剛玉磚，AZS磚，熔融鑄造AZS磚等?？s寫為AZS，它是Al2O3-Zr02-Sio2三元系的三相圖。系統(tǒng)化學成分按其含量順序排列。Al2O3是A，Zr02是Z，Sio2是S。標準使用此縮寫。例如，將41號熔鑄鋯剛玉磚縮寫為AZS41＃。其中，根據(jù)氧化鋁（Al2O3）的含量命名為41。例如，剛玉氧化鋯剛玉磚AZS41＃是指氧化鋁含量為41％的剛玉氧化鋯剛玉磚.
電熔鋯剛玉磚AZS33
AZS33#鋯剛玉磚致密的顯微結構使得磚的耐玻璃液侵蝕性能好，在玻璃窯中不易產(chǎn)生結石或其它缺陷。它是玻璃窯爐中使用 為廣泛的產(chǎn)品，主要適用于熔化池的上部結構，工作池的池壁磚和鋪面磚，料道等。AZS33是熔鑄AZS系列產(chǎn)品中的使用量， 廣泛的產(chǎn)品，在防止污染玻璃液方面性能優(yōu)越。廣泛地使用在玻璃窯爐的池壁，池底，上部結構和供料道等部位。
電熔鋯剛玉磚AZS36
除了具有和AZS33#電熔鋯剛玉磚相同的共結晶體外，36#AZS磚由于增加較多的鏈鎖狀氧化鋯結晶體，同時玻璃相含量較低，因此36#電熔鋯剛玉磚的耐侵蝕性得到進一步的增強，所以適用于玻璃液流速較快或溫度較高的區(qū)域。AZS36 是熔鑄AZS系列產(chǎn)品中性能優(yōu)異的產(chǎn)品，具有較高的抗玻璃液侵蝕性能和低污染特性，通常使用在玻璃熔爐熔化池熱點附近的池壁等關鍵部位。
電熔鋯剛玉磚AZS41
AZS41#電熔鋯剛玉磚除具有氧化硅、氧化鋁的共晶體外，還含有更多均勻分布的氧化鋯結晶體，在鋯剛玉磚體系中，其耐侵蝕性是的。因此，被選用玻璃窯爐的關鍵部位，以使這些部位的壽命與其他部位下衡。AZS41是熔鑄AZS系列產(chǎn)品中性能 優(yōu)異的產(chǎn)品，具有極高的抗玻璃液侵蝕性能和極高玻璃相滲出溫度的特性，對玻璃液的污染極低。廣泛地使用在玻璃窯爐熱點處的池壁、投料口拐角、流液洞、窯坎、池底鼓泡和全電熔窯等關鍵部位。
電熔鋯剛玉磚的規(guī)格參數(shù)
電熔鋯剛玉磚AZS33
Item 型號 | WT-AZS33 | |
化學指標ChemicalComposition% | Al2O3 | ≥50.00 |
ZrO2 | ≥32.50 | |
SiO2 | ≤15.00 | |
Na2O+K2O | ≤1.30 | |
密度Volume density g/cm3 | ≥3.75 | |
顯氣孔率Apparent Porosity % | ≤1.2 | |
抗壓強度Cold Crushing Strength Mpa | ≥200 | |
玻璃相滲出溫度Exudation Temperature of Glass Phase | ≥1400 | |
氣泡析出率Bubble Separation Ratio（1300℃×10h） | ≤1.2 | |
抗玻璃液侵蝕速度Anti-corrosion rate of glass liquid1500℃×36h （mm/24h）% | ≤1.4 | |
體積密度Bulk density（g/cm3） | 普通澆鑄PT(RN RC N) | ≥3.55 |
準無縮澆鑄ZWS(RR EVF EC ENC) | ≥3.65 | |
傾斜澆鑄QX(RO) | ≥3.65 | |
無縮孔澆鑄WS( RT VF EPIC FVP DCL) | ≥3.75 | |
電熔鋯剛玉磚AZS36
Item型號 | WT-AZS36 | |
化學指標ChemicalComposition% | Al2O3 | ≥49.00 |
ZrO2 | ≥35.50 | |
SiO2 | ≤13.50 | |
Na2O+K2O | ≤1.35 | |
密度Volume density g/cm3 | ≥3.85 | |
顯氣孔率Apparent Porosity % | ≤1.0 | |
抗壓強度Cold Crushing Strength Mpa | ≥200 | |
玻璃相滲出溫度Exudation Temperature of Glass Phase | ≥1400 | |
氣泡析出率Bubble Separation Ratio（1300℃×10h） | ≤1.0 | |
抗玻璃液侵蝕速度Anti-corrosion rate of glass liquid1500℃×36h （mm/24h）% | ||
