產(chǎn)品導(dǎo)航
PRODUCTS
推薦產(chǎn)品
聯(lián)系方式
CONTACT US
電話：0371-55682180
傳真：0371-55682180
手機(jī)：136-7371-1977
郵箱：3489671897@qq.com
地址：鄭州新密市超化鎮(zhèn)工業(yè)園區(qū)
耐火材料產(chǎn)品
所在位置：
首頁(yè)
> 耐火材料產(chǎn)品
分類：耐火材料產(chǎn)品
瀏覽：69次
15年專注耐火材料研發(fā)、生產(chǎn)
全國(guó)服務(wù)熱線
136-7371-1977
詳細(xì)說(shuō)明

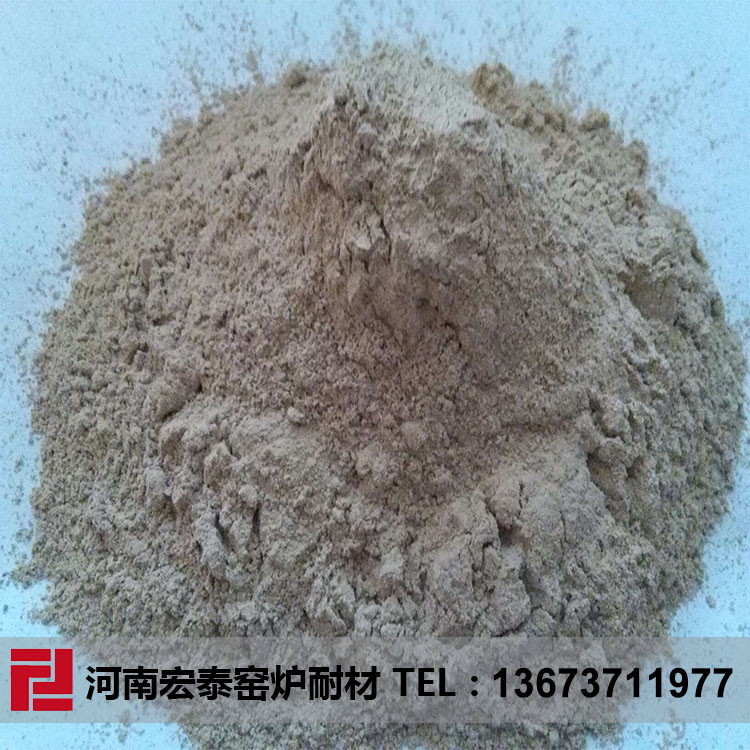

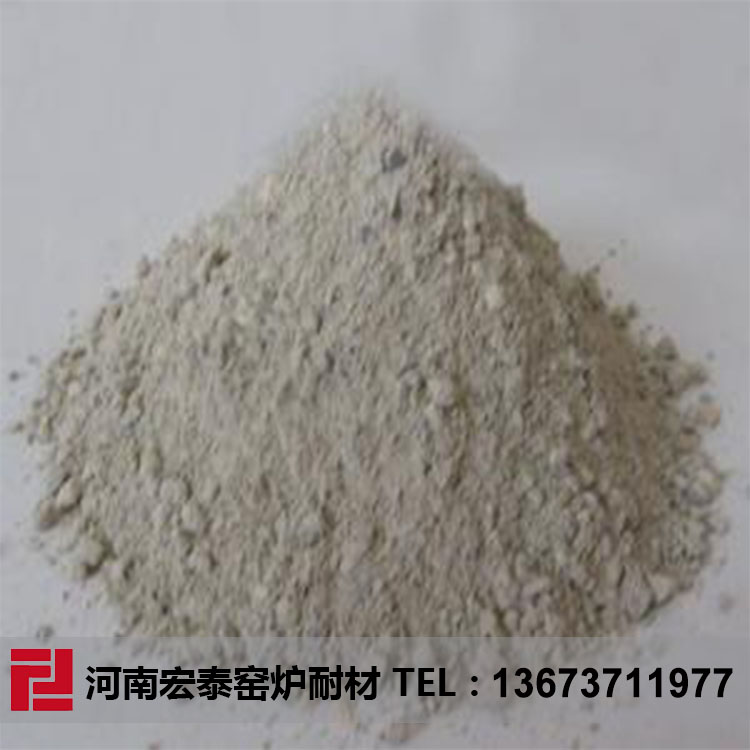

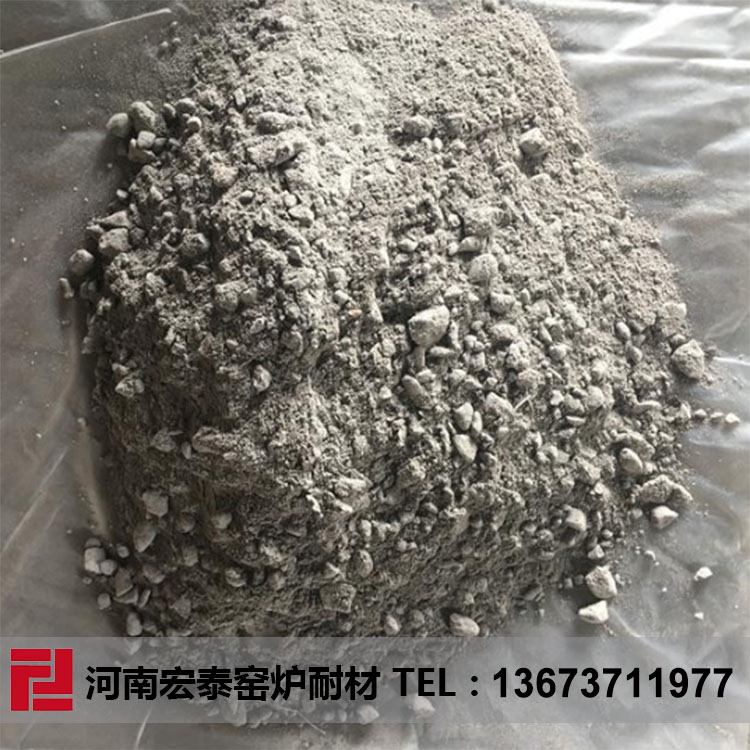

一、噴涂料(噴補(bǔ)料)簡(jiǎn)介：
噴涂料(噴補(bǔ)料)又稱火泥或接縫料(粉裝物)。用作耐火制品砌體的砌縫材料。按材質(zhì)可分為黏土質(zhì)、高鋁質(zhì)、硅質(zhì)和鎂質(zhì)噴涂料(噴補(bǔ)料)等。噴涂料(噴補(bǔ)料)的粒度根據(jù)使用要求而異，其極限粒度一般小于1mm，有的小于0.5mm或更細(xì)。
噴涂料(噴補(bǔ)料)由耐火粉料、結(jié)合劑和外加劑組成。幾乎所有的耐火原料都可以制成用來(lái)配制噴涂料(噴補(bǔ)料)所用的粉料。以耐火熟料粉加適量可塑黏土作結(jié)合劑和可塑劑而制成的稱普通噴涂料(噴補(bǔ)料)，其常溫強(qiáng)度較低，高溫下形成陶瓷結(jié)合才具有較高強(qiáng)度。以水硬性、氣硬性或熱硬性結(jié)合材料作為結(jié)合劑的稱化學(xué)結(jié)合噴涂料(噴補(bǔ)料)，在低于形成陶瓷結(jié)合溫度之前即產(chǎn)生一定的化學(xué)反應(yīng)而硬化。
選用噴涂料(噴補(bǔ)料)漿的材質(zhì)，應(yīng)考慮與砌體的耐火制品的材質(zhì)一致。噴涂料(噴補(bǔ)料)除作砌縫材料外，也可以采用涂抹法或噴射法用作襯體的保護(hù)涂層。
二、噴涂料(噴補(bǔ)料)特性及應(yīng)用：
1、可塑性好，施工方便;
2、粘結(jié)強(qiáng)度大，抗蝕能力強(qiáng);
3、耐火度高較，可達(dá)1650℃±50℃;
4、抗渣侵性好;
5、熱剝落性好。噴涂料(噴補(bǔ)料)主要應(yīng)用于焦?fàn)t、玻璃窯爐、高爐熱風(fēng)爐、其它工業(yè)窯爐。應(yīng)用的行業(yè)有：冶金，建材，機(jī)械，石化，玻璃，鍋爐，電力，鋼鐵，水泥等。
三、噴涂料(噴補(bǔ)料)種類：
耐火材料種類繁多，通常按耐火度高低分為普通耐火材料(1580～1770℃)、高級(jí)耐火材料(1770～2000℃)和特級(jí)耐火材料(2000℃以上)。
1、噴涂料(噴補(bǔ)料)按化學(xué)特性分為酸性耐火材料、中性耐火材料和堿性耐火材料。此外，還有用于特殊場(chǎng)合的耐火材料。
2、噴涂料(噴補(bǔ)料)按照結(jié)合劑的不同，又可分為以下三類:
(1)陶瓷結(jié)合噴涂料(噴補(bǔ)料)它是由耐火細(xì)骨料和陶瓷結(jié)合劑(塑性粘土)組成的混合料。交貨狀態(tài)為干狀，需加水后使用，在高溫下通過(guò)陶瓷結(jié)合而硬化。
(2)水硬性結(jié)合噴涂料(噴補(bǔ)料)它是由耐火細(xì)骨料和起主要結(jié)合作用的水硬性結(jié)合劑(水泥)組成的混合料。交貨狀態(tài)僅有干狀，加水后使用，硬化時(shí)無(wú)需加 熱。
(3)化學(xué)結(jié)合噴涂料(噴補(bǔ)料)由耐火細(xì)骨料和化學(xué)結(jié)合劑(無(wú)機(jī)、有機(jī)一無(wú)機(jī)、有機(jī))組成的混合料。交貨狀態(tài)既可以是漿狀，又可以是干狀，在低于陶瓷結(jié)合溫度一下硬 化。按照硬化溫度，這種噴涂料(噴補(bǔ)料)可分為氣硬性和熱硬性兩種。氣硬性噴涂料(噴補(bǔ)料)常用水玻璃等氣硬性結(jié)合劑配制。熱硬性噴涂料(噴補(bǔ)料)常用磷酸或磷酸鹽等熱硬性結(jié)合劑配制。這種熱硬性噴涂料(噴補(bǔ)料)硬化后，除在各種溫度下都具有較高的強(qiáng)度以外，還一具有收縮小、接縫嚴(yán)密、耐蝕性強(qiáng)等特點(diǎn)。
3、噴涂料(噴補(bǔ)料)分成品和半成品兩種。所謂成品噴涂料(噴補(bǔ)料)就是在生產(chǎn)廠家已將生料、熟料按比例配好，現(xiàn)場(chǎng)使用時(shí)只需按標(biāo)準(zhǔn)加水?dāng)嚢杈鶆蚣纯?半成品或非成品噴涂料(噴補(bǔ)料)是生料和熟料未摻合一起，現(xiàn)場(chǎng)使用時(shí)，按不同泥漿的組成充分混合，并按規(guī)定加水?dāng)嚢杈鶆蚣纯伞?/div>
4、噴涂料(噴補(bǔ)料)根據(jù)組成材質(zhì)的不同可以分為:噴涂料(噴補(bǔ)料)是砌筑耐火磚及爐墻使用的配套產(chǎn)品。主要包括枯土質(zhì)噴涂料(噴補(bǔ)料)、高鋁質(zhì)噴涂料(噴補(bǔ)料)、硅質(zhì)噴涂料(噴補(bǔ)料)、鎂質(zhì)噴涂料(噴補(bǔ)料)等。
（1）粘土質(zhì)噴涂料(噴補(bǔ)料)
冶金工業(yè)部現(xiàn)行標(biāo)準(zhǔn)YB396―63規(guī)定，粘土質(zhì)噴涂料(噴補(bǔ)料)按理化指標(biāo)分為(NF)―40、(NF)―38、(NF)―34、(NF)―28四種牌號(hào)，其主要是砌筑粘土磚的配套產(chǎn)品。
粘土質(zhì)噴涂料(噴補(bǔ)料)的理化指標(biāo)、粒度和熟料含量見(jiàn)下表。

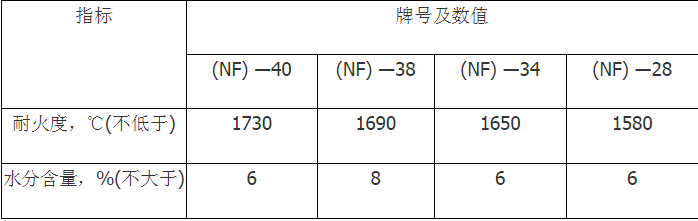

粘土質(zhì)噴涂料(噴補(bǔ)料)的理化指標(biāo)(YB396―63)
1、噴涂料(噴補(bǔ)料)應(yīng)進(jìn)行化學(xué)成分分析，其實(shí)驗(yàn)結(jié)果應(yīng)在質(zhì)量證明書(shū)中注明，但不作為交貨條件;
2、砌筑高爐用得火泥中Fe2O3含量不應(yīng)大于2.5%。

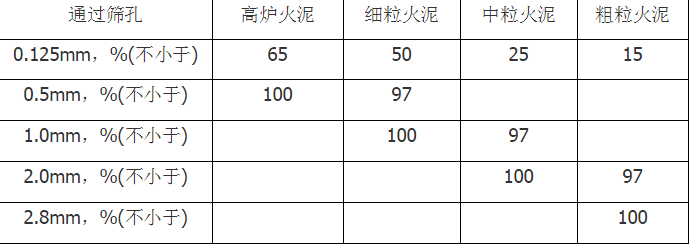

粘土質(zhì)噴涂料(噴補(bǔ)料)的粒度(YB396―63)
注：高爐爐腹、爐腰用細(xì)粒火泥。

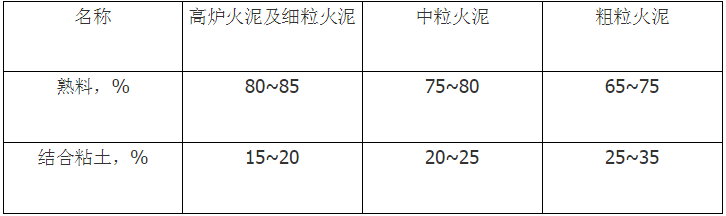

粘土火泥中熟料和結(jié)合粘土的含量(YB396―63)
（2）高鋁質(zhì)噴涂料(噴補(bǔ)料)
國(guó)家標(biāo)準(zhǔn)GB2994―82規(guī)定，高鋁質(zhì)噴涂料(噴補(bǔ)料)按三氧化二鋁含量分為L(zhǎng)F―75、LF―70、LF―60、LF―50四種牌號(hào)。其實(shí)砌筑高鋁耐火磚的配套產(chǎn)品。
高鋁質(zhì)噴涂料(噴補(bǔ)料)的理化指標(biāo)及粒度組成見(jiàn)下表。

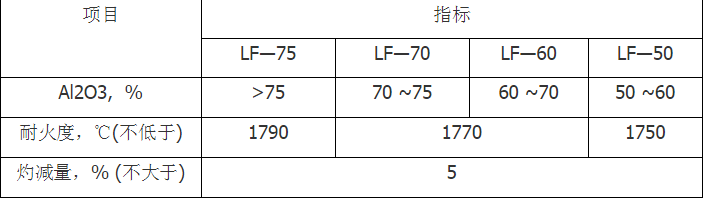

高鋁質(zhì)噴涂料(噴補(bǔ)料)的理化指標(biāo)(GB2994―84）
注：砌筑高爐用高鋁質(zhì)噴涂料(噴補(bǔ)料)的三氧化二鐵含量不大于2.5%。
高鋁噴涂料(噴補(bǔ)料)的粒度組成(GB2994―82)
（3）硅質(zhì)噴涂料(噴補(bǔ)料)
冶金工業(yè)部現(xiàn)行標(biāo)準(zhǔn)YB384―63規(guī)定，硅質(zhì)噴涂料(噴補(bǔ)料)按理化指標(biāo)分為GF―93、GF―90、和GF―85三種牌號(hào)。
硅質(zhì)噴涂料(噴補(bǔ)料)的理化指標(biāo)見(jiàn)下表。

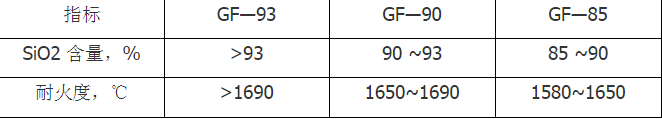

硅質(zhì)噴涂料(噴補(bǔ)料)理化指標(biāo)(YB384―63)
硅質(zhì)噴涂料(噴補(bǔ)料)的顆粒組成為：殘留在1.0mm篩網(wǎng)上的顆粒不大于3%，通過(guò)0.2mm篩網(wǎng)的顆粒不小于80%。
（4）鎂質(zhì)噴涂料(噴補(bǔ)料)
國(guó)家標(biāo)準(zhǔn)GB2274―80規(guī)定，鎂質(zhì)噴涂料(噴補(bǔ)料)按理化指標(biāo)分為MF―82和MF―78兩種牌號(hào)。
鎂質(zhì)噴涂料(噴補(bǔ)料)的理化指標(biāo)見(jiàn)下表。

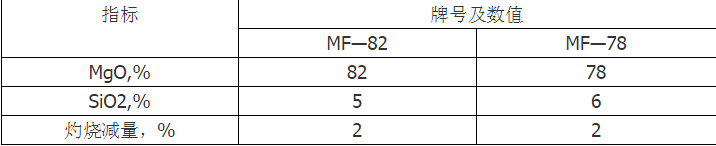

鎂質(zhì)噴涂料(噴補(bǔ)料)理化指標(biāo)(GB2274―80)
1、 經(jīng)供需雙方協(xié)議，可供應(yīng)SiO2含量不大于9%的MF―78牌號(hào)的鎂質(zhì)噴涂料(噴補(bǔ)料);
2、 顆粒組成，小于1mm者100%。其中;貼補(bǔ)爐墻的鎂質(zhì)噴涂料(噴補(bǔ)料)小于0.5mm者不小于90%，其中小于0.125mm者不小于50%;砌磚用得鎂質(zhì)噴涂料(噴補(bǔ)料)小于0.5mm者不少于97%，其中小于0.088mm者不少于50%。
Copyright ? 2015 河南宏泰窯爐耐火材料有限公司 23ye3.com 版權(quán)所有
聯(lián)系人：劉經(jīng)理??手機(jī)：136-7371-1977??電話：0371-55682180
地址：鄭州新密市超化鎮(zhèn)工業(yè)園區(qū)??
網(wǎng)站ICP備案：豫ICP備16041729號(hào)-1
