產(chǎn)品導(dǎo)航
PRODUCTS
推薦產(chǎn)品
聯(lián)系方式
CONTACT US
電話：0371-55682180
傳真：0371-55682180
手機(jī)：136-7371-1977
郵箱：3489671897@qq.com
地址：鄭州新密市超化鎮(zhèn)工業(yè)園區(qū)
耐火澆注料
詳細(xì)說(shuō)明

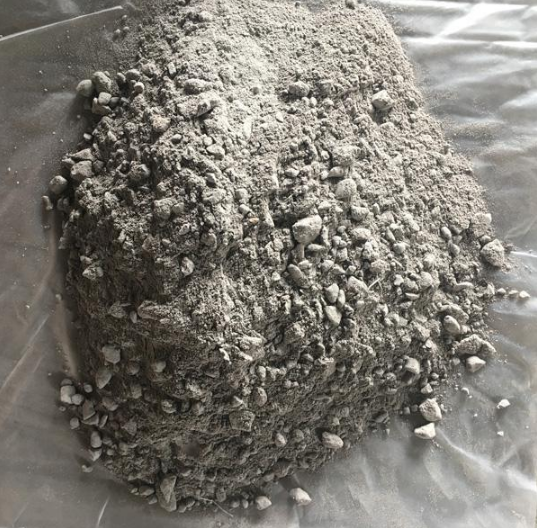

低水泥系列澆注料
低水泥澆注料是在普通耐火澆注料的基礎(chǔ)上開(kāi)發(fā)的，在耐火細(xì)粉和結(jié)合劑組成的基質(zhì)中，用超細(xì)粉（粒度<1μm）取代部分或全部氧化鋁水泥，再加入少量的分散劑使超細(xì)粉均勻地分散于骨料顆粒之間，充填在亞微米級(jí)的空隙中，從而形成均勻、致密的組織結(jié)構(gòu)。其主要品種有低水泥超低水泥，無(wú)水泥或超微粉和溶膠結(jié)合等耐火澆注料，它集多數(shù)耐火澆注料的優(yōu)點(diǎn)于一身，具有高密度、低氣孔、高強(qiáng)度、低磨損、耐熱震和抗侵蝕等特性。使用效果較好和社會(huì)經(jīng)濟(jì)效益顯著。
低水泥澆注料理化指標(biāo)如下：
|
系列超低水泥、無(wú)水泥結(jié)合耐火澆注料理化性能
|
|||||||
|
產(chǎn)品名稱
|
超低水泥澆注料
|
無(wú)水泥澆注料
|
|||||
|
材質(zhì)
|
粘土質(zhì)
|
高鋁質(zhì)
|
剛玉質(zhì)
|
高鋁質(zhì)
|
剛玉質(zhì)
|
剛玉質(zhì)
|
|
|
牌號(hào)
|
SXULN
|
SXULGL
|
SXULG
|
SXWLGL
|
SXWLG
|
SXWTLG
|
|
|
體積密度（g/cm3）
|
110℃×16h≥
|
2.35
|
2.70
|
3.20
|
2.70
|
3.10
|
≤1.50
|
| 1500℃(1350℃)×3h≥ |
2.30
|
2.65
|
3.15
|
2.65
|
3.05
|
≤1.45
|
|
|
化學(xué)成份（%）
|
AL2O3 ≥
|
45
|
75
|
95
|
85
|
92
|
96
|
|
CaO ≤
|
1.15
|
1.15
|
1.15
|
-
|
-
|
-
|
|
|
抗折強(qiáng)度（MPa）
|
110℃×16h≥
|
6
|
6
|
8
|
4
|
4
|
1
|
|
1500℃(1350℃)×3h≥
|
8
|
8
|
10
|
8
|
10
|
4
|
|
|
耐壓強(qiáng)度（MPa）
|
110℃×16h≥
|
40
|
40
|
60
|
13
|
15
|
4
|
|
1500℃(1350℃)×3h≥
|
70
|
800
|
90
|
50
|
60
|
25
|
|
|
線變化率（%）
|
110℃×16h≤
|
-0.1
|
0
|
0
|
-0.1
|
-0.1
|
-0.1
|
|
1500℃(1350℃)×3h≤
|
±0.5
|
±0.5
|
±0.5
|
±0.5
|
±0.5
|
±0.5
|
|
|
耐火度（℃）≥
|
1710
|
1790
|
1790
|
1790
|
1790
|
1790
|
|
|
安全使用溫度（℃）
|
1400
|
1450
|
1650
|
1550
|
1650
|
1700
|
|
|
施工用量（T/M3）
|
2.60
|
2.90
|
3.40
|
2.85
|
3.40
|
1.65
|
|
|
用水量（Z%）
|
6-8
|
4-6
|
4-6
|
6-8
|
5-7
|
6-8
|
|
|
施工方法
|
振動(dòng)或參考工廠施工工藝
|
||||||
|
用途
|
玻璃窯、有色閃速爐、燒結(jié)機(jī)、鐵水包等內(nèi)襯整體施工及予制作。
|
均熱爐、加熱爐墻爐頂整體施工及予制作。燒咀、擋渣球擋渣堰、出鋼槽予制作中間包永久襯等。
|
RH真空脫氣裝置、SLKIP冶金整體噴槍，CHS和鋼包供氣磚（透氣磚）及石化、煤氣化裝置用剛玉磚的使用部位。
|
用于使用條件惡劣苛刻的窯爐，如炭黑爐的反應(yīng)段、燃燒室、喉管等、其使用溫度1927℃，氣流速度0.6-0.8馬赫的各種爐窯內(nèi)襯及保溫層。直流電爐爐蓋等。同SXULGL SXULG
|
|||
|
特性
|
耐熱震整體性好，壽命長(zhǎng)，施工快速簡(jiǎn)便。
|
加入耐熱鋼纖維及多種添加物顯著改善高溫性能廣。
|
同SXULGL高純、低硅。可加入Cr2O3、ZrO2SiC等有益成份。
|
采用p-AL2O3、硅溶膠、鋁溶膠、超微粉和化學(xué)結(jié)合劑、單一或復(fù)合結(jié)合的澆注料。同SXULG
|
|||
低水泥澆注料優(yōu)點(diǎn)
低水泥耐火澆注料是指鋁酸鈣水泥結(jié)合的耐火澆注料中，CaO含量低于2.5%的澆注料也即鋁酸鈣水泥加入量約為普通鋁酸鈣水泥澆注料的1/2~1/3的澆注料。與傳統(tǒng)耐火澆注料不同的是：低水泥耐火澆注料基質(zhì)中是用與澆注料主材質(zhì)化學(xué)成分相同或相近的具有凝聚結(jié)合作用的超細(xì)粉取代部分或大部分鋁酸鈣水泥，因此此類澆注料屬于水化結(jié)合和凝聚結(jié)合共存的澆注料。由于用超細(xì)粉(微粉)取代了部分鋁酸鈣水泥，因而低水泥耐火澆注料具有如下優(yōu)點(diǎn)：
1、澆注料中CaO含量較低，可減少材料中低共熔相的生成，從而提高了耐火度、高溫強(qiáng)度和抗熔渣侵蝕性;
2、施工時(shí)澆注料的調(diào)和用水量只有普通澆注料的1/3~1/2，因而氣孔率低，體積密度高;
3、澆注成型后，養(yǎng)護(hù)中生成的水泥化物少，在加熱烘烤時(shí)不存在大量水化結(jié)合鍵破壞，而致使中溫度強(qiáng)度下降，而是隨著熱處理溫度的提高，強(qiáng)度也逐漸提高;
4、澆注料的力度組成做適當(dāng)調(diào)整就可配制成自流澆注料和泵灌澆注料。
產(chǎn)品使用范圍：
本產(chǎn)品屬于質(zhì)優(yōu)價(jià)廉耐火澆注料，主要用于冶金、建材及循環(huán)流化床鍋爐、石油化工等行業(yè)的高溫易損部位。
建材行業(yè)：水泥回轉(zhuǎn)窯窯口、冷卻機(jī)、噴煤管、分解爐、預(yù)熱器等部位。
有色冶煉：反射爐、焙燒爐、熔鋁爐、。
熱電行業(yè)：循環(huán)流化床鍋爐
石化行業(yè)：低水泥剛玉質(zhì)澆注料
鋼鐵行業(yè)：高鋁澆注料、低水泥剛玉質(zhì)自流澆注料
