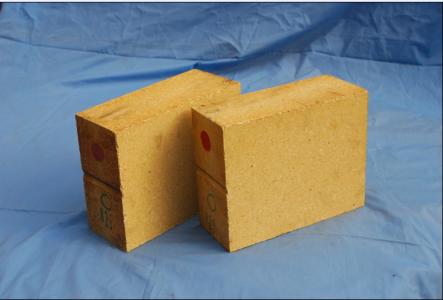

抗剝落高鋁磚是以高鋁礬土熟料、莫來(lái)石、藍(lán)晶石、鋯砂、結(jié)合劑先經(jīng)過(guò)制粒、制粉工序后，按一定比例混合后，經(jīng)壓制成型，高溫?zé)删哂休^好的抗剝落性能的制品。按理化指標(biāo)分為GKBL-70、KBL-70二個(gè)牌號(hào)。主要用于水泥回轉(zhuǎn)窯、分解爐，石灰回轉(zhuǎn)窯，鎳鐵回轉(zhuǎn)窯等窯爐。
    抗剝落高鋁磚是以特級(jí)高鋁礬土熟料和含ZrO2的合成料為原料，按照一定的配比經(jīng)高壓成型制得的燒成制品，產(chǎn)品具有抗剝落能力強(qiáng)，同時(shí)具有抗鉀，納，硫，氯及堿性鹽的侵蝕，低熱導(dǎo)率等性能，是水泥窯過(guò)渡帶及分解帶的理想材料，制品的顯著特點(diǎn)是耐熱震性能良好，適應(yīng)環(huán)境能力強(qiáng)。多被用于回轉(zhuǎn)的預(yù)熱帶或分解爐內(nèi)及篦冷機(jī)等部位。
　　性能優(yōu)點(diǎn)：
　　1、降低筒體溫度50℃以上，保證熱工設(shè)備安全運(yùn)行，減少紅窯現(xiàn)象。
　　2、提高回轉(zhuǎn)窯熱使用效率，減少能源消耗5％以上，提高企業(yè)效益。
　　3、整體性能好，有效使用體積比復(fù)合制品大，抗磨損周期長(zhǎng)。
　　4、當(dāng)制品磨損到二分之一時(shí)，復(fù)合制品將無(wú)法使用，而隔熱硅剛玉磚則可堅(jiān)持使用到剩余三分之一部位。
　　為促使客戶(hù)企業(yè)節(jié)能降耗的效果最大化，我公司特推出隔熱硅剛玉磚A型和B型。
　　A型 適用于回轉(zhuǎn)窯過(guò)渡帶和冷卻帶，完全取代此部位水泥企業(yè)常用的尖晶磚和硅莫紅磚。
　　B型 適用于分解帶及預(yù)熱帶部位，完全取代此部位水泥企業(yè)常用的硅莫磚和抗剝落高鋁磚。
　　抗剝落高鋁磚是一種專(zhuān)門(mén)為解決我國(guó)水泥窯窯襯配套生產(chǎn)的新型高鋁質(zhì)材料，它具有優(yōu)異的熱震穩(wěn)定性荷重軟化溫度高，高溫強(qiáng)度高、耐堿和熟料侵蝕、高溫耐磨、抗剝落、抗結(jié)皮、結(jié)圈以及導(dǎo)熱系數(shù)低等綜合特性。己被廣泛應(yīng)用于我國(guó)新型干法窯、立波爾窯和濕法窯上。所用部位包括窯門(mén)罩、上升煙道、冷卻帶、安全帶、過(guò)渡帶、冷卻機(jī)后墻和側(cè)墻以及橫梁彎頂。幾乎在所有窯內(nèi)部位應(yīng)用成功。
　　抗剝落高鋁磚的組成部份：
　　抗剝落高鋁磚是為氧化鋁生產(chǎn)熟料燒燒成帶研制的專(zhuān)用產(chǎn)品。
　　抗剝落高鋁磚是以特級(jí)高鋁礬土孰料和含ZrO2的合成料為原料，按一定配比經(jīng)高壓成型制得的燒成制品，產(chǎn)品具有抗剝落能力強(qiáng)，同時(shí)還具有抗鉀、鈉、硫、氯及堿性鹽的侵蝕，低導(dǎo)熱率等性能，是水泥窯過(guò)渡帶及分解帶的理想材料，還可用于水泥窯的窯門(mén)罩、冷卻機(jī)等部位。
　　氧化鋁熟料窯物料具有高溫、高堿、強(qiáng)磨損的特點(diǎn)、被煅燒的物料中含純堿達(dá)20%左右，正常燒成溫度1250－1360度 過(guò)去曾用過(guò)普通粘土磚，高鋁磚和磷酸鹽結(jié)合高鋁磚作為內(nèi)襯，但因?yàn)檫@些耐火材料的荷重軟化溫度過(guò)低或過(guò)高、或熱震穩(wěn)定性太差、或不耐磨損等原因，導(dǎo)致掛不住窯皮，磚會(huì)嚴(yán)重剝落、堿蝕、磨損，以致窯襯壽命只有120天左右，設(shè)備運(yùn)轉(zhuǎn)率也只有70－80%，嚴(yán)重制約了連續(xù)化生產(chǎn)，因此，回轉(zhuǎn)窯窯襯必須具備良好的耐高溫、耐侵蝕性能，有一定的強(qiáng)度和耐磨性，中時(shí)應(yīng)具有優(yōu)良的熱震穩(wěn)定性。
　　實(shí)踐證明：抗剝落高鋁磚的壽命是粘土磚NZ-40的4倍以上，是盛鋼桶粘土磚CN-40的12倍以上，是高爐用粘土磚GN-42的2倍以上，是磷酸鹽結(jié)合高鋁磚的4倍以上，是進(jìn)口窯襯的2.5倍以上。
　　抗剝落高鋁磚是我國(guó)獨(dú)創(chuàng)的一種新型耐火材料，達(dá)到國(guó)際先進(jìn)水平。這種磚具有優(yōu)異的理化指標(biāo)：在1000度下熱震穩(wěn)定性〉40次，耐火度為1780度，荷重軟化溫度為1470到1520度，熱膨脹率低，導(dǎo)熱系數(shù)小，抗磨耐腐蝕，能夠取代大型新型干法窯燒成帶以外的所有部位的耐火材料。
　　抗剝落高鋁磚的用途：被廣泛應(yīng)用于我國(guó)新型干法窯、立波爾窯和濕法窯上。所用部位包括窯門(mén)罩、上升煙道、冷卻帶、安全帶、過(guò)渡帶、冷卻機(jī)后墻和側(cè)墻以及橫梁彎頂。
　　抗剝落高鋁磚在水泥窯的應(yīng)用蓖冷卻機(jī)后墻和側(cè)墻、過(guò)渡帶及過(guò)渡帶附近，冷卻帶、分解帶、窯門(mén)罩、窯口。
　　抗剝落高鋁磚在預(yù)分解窯系統(tǒng)中的應(yīng)用分解爐、煙室等部位，從過(guò)渡帶尾端向后延伸至窯尾，按各種窯的生產(chǎn)特點(diǎn)，直至耐堿隔熱磚所不能承受的部位均砌搞剝落高鋁磚。
　　工業(yè)實(shí)驗(yàn)證明，抗剝落高鋁磚具有如下特點(diǎn)：
　　優(yōu)點(diǎn)：
　　優(yōu)異的熱震穩(wěn)定性、荷重軟化溫度高、高溫強(qiáng)度高、耐堿和熟料侵蝕一定的機(jī)械強(qiáng)度、高溫耐磨、搞剝落、抗結(jié)皮、結(jié)圈以及導(dǎo)熱系數(shù)低、使用壽命長(zhǎng)等綜合特性
     抗剝落高鋁磚理化指標(biāo)

	YRS-70	YRS-75	AZM-1550	AZM-1650	AZM-1600
Al2O3%	70	75	65	63	60
ZrO2%	6-8	-	-	-	-
耐火度(℃)	1790	1790	1790	1790	1790
體積密度BD g/cm3≥	2.5	2.6	2.5	2.55	2.6
顯氣孔率AP%≤	24	23	20	20	21
常溫耐壓強(qiáng)度CCS MPa≥	60	70	80	90	95
常溫抗折強(qiáng)度 MOR MPa	-	-	8	12	15
0.2MP荷重軟化開(kāi)始溫度℃RUL≥	1470	1520	1550	1650	1680
熱震穩(wěn)定性次（1100℃,水冷）TSR	30	25	10	12	15
耐磨系數(shù) CC CWT	-	-	-	8.2	8.5
