爐頂溫超過布袋承受能力，造成布袋燒壞，大量沒經(jīng)過濾的寬煤氣直接用來燒爐，荒煤氣所含煤氣灰進(jìn)人熱風(fēng)爐，在高溫下，煤氣灰中CaO和SiO2發(fā)生化學(xué)反應(yīng)，生產(chǎn)低熔點(diǎn)的物質(zhì)，堵塞空隙或包裹耐火球, 以及耐火球相互粘結(jié)。上述情況出現(xiàn)后，耐火球之間空隙變小，導(dǎo)致耐火球球床阻力增大，同時(shí)耐火球換熱面積減小，儲(chǔ)熱能力下降，直接表現(xiàn)為送風(fēng)能力不足。

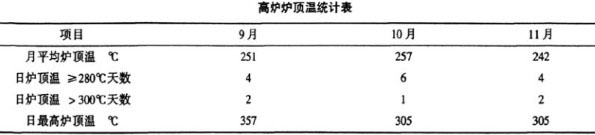

我公司常年對耐火球在熱風(fēng)爐上的使用情況分析，耐火球渣化主要原因是由于除塵系統(tǒng)布袋玻損，造成凈煤氣含塵量較多，使用這種煤氣燒爐，自然帶入熱風(fēng)爐較多煤氣灰。而布袋破損原因和布袋材質(zhì)有很大關(guān)系，一般使用布袋材質(zhì)為氟美斯復(fù)合針刺氈，這種布袋常用溫度260?280℃，瞬間最高可達(dá)300℃。二是，進(jìn)人布袋箱體半凈煤氣溫度偏高。我公司在某公司高爐爐頂溫統(tǒng)計(jì)如下圖。
